DÜĞÜM NOKTALARI
Uzay kafes sistemlerde çubukların birleşim noktaları küre formunda ve sıcak dövme ile şekillendirilmiş çelik malzemelerdir.
Kürelere projenin gerektiği kadar civata deliği açılıp diş çekilebilir.
Sistemin çubuk elemanlarının uçlarındaki civataların kürelerde açılan bu deliklere bağlanması ile sistem örülür ve tamamlanır.
Uzay kafes sistemlerde çubukların birleşim noktaları küre formunda ve sıcak dövme ile şekillendirilmiş çelik malzemelerdir.
Kürelere projenin gerektiği kadar civata deliği açılıp diş çekilebilir.
Sistemin çubuk elemanlarının uçlarındaki civataların kürelerde açılan bu deliklere bağlanması ile sistem örülür ve tamamlanır.
ÇUBUK ELEMANLAR
Çubuklar, iki ucuna konik elemanların gazaltı kaynak kullanılarak birleştirildiği borulardan oluşurlar.
Borular siyah su borularıdır. Kullanım yüklerine göre St37, St44, St52 özelliklerinde olabilirler.
Konik elemanlar aracılığı ile sistemde oluşan çekme ve basınç kuvvetleri düğüm noktalarına iletilir.
Malzeme özellikleri en az boru kalitesinde olur.
Projelerine uygun olarak imal edilen çubuk elemanlar üzerinde montaj markaları olur ve bunlara göre de
sistemin montajı yapılır.
Çubuklar, iki ucuna konik elemanların gazaltı kaynak kullanılarak birleştirildiği borulardan oluşurlar.
Borular siyah su borularıdır. Kullanım yüklerine göre St37, St44, St52 özelliklerinde olabilirler.
Konik elemanlar aracılığı ile sistemde oluşan çekme ve basınç kuvvetleri düğüm noktalarına iletilir.
Malzeme özellikleri en az boru kalitesinde olur.
Projelerine uygun olarak imal edilen çubuk elemanlar üzerinde montaj markaları olur ve bunlara göre de
sistemin montajı yapılır.
CİVATA SOMUN VE PİMLER
Civatalar, konik elemanlar içinde dönebilen ve sistemde oluşan çekme kuvvetlerini karşılayan, dişsiz kısmında delik olan ve dişli kısmıyla küreye bağlanan elemanlardır. Tamamen uluslararası ve yerel şartnamelere göre imalatı yapılan civatalar statik hesap ile boyutlandırılır. Yapılan hesaplara göre 8.8, 10.9 veya 12.9 kalitesinde kullanılırlar.
Civataların kafalarında imalatçısını ve kalitesini bildiren yazı veya işaretler vardır.
Civataların kürelere bağlanabilmesi için dişsiz, uzun ve yan yüzünde oluk bulunan özel somunlar kullanılır. Bu somunlar anahtar ağzı ve deliklerine göre adlandırılırlar (19/13, 30/22 gibi). Malzemesi en az St37'dir. Statik sistemdeki oluşan basınç kuvvetlerine göre boyutlandırılırlar. Hesaplanan kuvvetin büyüklüğüne göre malzeme kalitesi de artabilir.
Civatalarda ve somunlarda bulunan deliklere takılarak civataların dönmesini sağlayan elemanlar pim olarak adlandırılırlar. Pimlerin taşıyıcı hiçbir fonksiyonu yoktur.
Civatalar, konik elemanlar içinde dönebilen ve sistemde oluşan çekme kuvvetlerini karşılayan, dişsiz kısmında delik olan ve dişli kısmıyla küreye bağlanan elemanlardır. Tamamen uluslararası ve yerel şartnamelere göre imalatı yapılan civatalar statik hesap ile boyutlandırılır. Yapılan hesaplara göre 8.8, 10.9 veya 12.9 kalitesinde kullanılırlar.
Civataların kafalarında imalatçısını ve kalitesini bildiren yazı veya işaretler vardır.
Civataların kürelere bağlanabilmesi için dişsiz, uzun ve yan yüzünde oluk bulunan özel somunlar kullanılır. Bu somunlar anahtar ağzı ve deliklerine göre adlandırılırlar (19/13, 30/22 gibi). Malzemesi en az St37'dir. Statik sistemdeki oluşan basınç kuvvetlerine göre boyutlandırılırlar. Hesaplanan kuvvetin büyüklüğüne göre malzeme kalitesi de artabilir.
Civatalarda ve somunlarda bulunan deliklere takılarak civataların dönmesini sağlayan elemanlar pim olarak adlandırılırlar. Pimlerin taşıyıcı hiçbir fonksiyonu yoktur.
MESNETLER
Mesnetler, kürelerin altlarına kaynakla birleştirilen yükseltme parçalarının kaynaklandığı plakalar ve bunların içerisinde hareket edebildiği flanşlardan oluşurlar.
Statik sistem çözümüne göre sabit, bir yöne kayıcı, iki yöne kayıcı veya yaylı mesnet şeklinde tariflenirler. Kayıcılıklarını sağlamak için sürtünme katsayısı çok düşük teflon malzemeden plakalar kullanılır.
Mesnet elemanları, uzay sistemin mevcut taşıyıcı sistemle olan bağlantı noktaları olduğu için en önemli elemanlarından biridir. Doğru şekilde yerleştirilmesi ve hesaplanması sistemin ekonomikliğini güvenliğini doğrudan etkileyen en önemli faktördür.

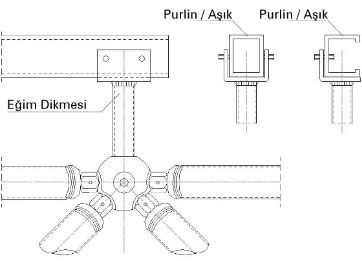

AŞIKLAR , EĞİM , DİKMELERİ VE DERELER
Kaplamaların bağlandığı profiller aşık olarak adlandırılırlar. Uzay sistemin üzerine eğim dikmeleriyle gerekli yükseklikte bağlanırlar.
Uzay kafes çatılarla aynı renk olabileceği gibi farklı renklerde de boyanabilir. Kutu kesitli, C kesitli, U kesitli profillerden imal edilebilirler.
Malzemeleri St37 olan aşıklara da çubuk elemanlara uygulanan temizlik, boya ve galvaniz işlemi uygulanır.
Kaplamanın eğimini veren yükseltme parçaları da eğim dikmeleridir. Eğim yüksekliğine, bağlandığı küre çapına göre farklı boylarda olur.
Dereler, üst başlık veya alt başlık hizasında, gizli veya açığa yerleştirilebilir. Galvanizli ve boyalı sacdan gerekli boyutlarda bükülerek imal edilirler.
Mesnetler, kürelerin altlarına kaynakla birleştirilen yükseltme parçalarının kaynaklandığı plakalar ve bunların içerisinde hareket edebildiği flanşlardan oluşurlar.
Statik sistem çözümüne göre sabit, bir yöne kayıcı, iki yöne kayıcı veya yaylı mesnet şeklinde tariflenirler. Kayıcılıklarını sağlamak için sürtünme katsayısı çok düşük teflon malzemeden plakalar kullanılır.
Mesnet elemanları, uzay sistemin mevcut taşıyıcı sistemle olan bağlantı noktaları olduğu için en önemli elemanlarından biridir. Doğru şekilde yerleştirilmesi ve hesaplanması sistemin ekonomikliğini güvenliğini doğrudan etkileyen en önemli faktördür.
AŞIKLAR , EĞİM , DİKMELERİ VE DERELER
Kaplamaların bağlandığı profiller aşık olarak adlandırılırlar. Uzay sistemin üzerine eğim dikmeleriyle gerekli yükseklikte bağlanırlar.
Uzay kafes çatılarla aynı renk olabileceği gibi farklı renklerde de boyanabilir. Kutu kesitli, C kesitli, U kesitli profillerden imal edilebilirler.
Malzemeleri St37 olan aşıklara da çubuk elemanlara uygulanan temizlik, boya ve galvaniz işlemi uygulanır.
Kaplamanın eğimini veren yükseltme parçaları da eğim dikmeleridir. Eğim yüksekliğine, bağlandığı küre çapına göre farklı boylarda olur.
Dereler, üst başlık veya alt başlık hizasında, gizli veya açığa yerleştirilebilir. Galvanizli ve boyalı sacdan gerekli boyutlarda bükülerek imal edilirler.
KAPLAMA
Kaplamaların cinsi, çatının bulunduğu iklim veya kullanım amacı vb. gibi şartlara bağlı olarak belirlenir. Kenetli sac veya alüminyum malzemeden yerinde uygulamalı yapılabileceği gibi, hazır sandviç panel veya tek katlı ve izolasyonsuz ya da renkli, şeffaf, polikarbonat vb. seçeneklerle uygulanabilir.
Kaplamaların cinsi, çatının bulunduğu iklim veya kullanım amacı vb. gibi şartlara bağlı olarak belirlenir. Kenetli sac veya alüminyum malzemeden yerinde uygulamalı yapılabileceği gibi, hazır sandviç panel veya tek katlı ve izolasyonsuz ya da renkli, şeffaf, polikarbonat vb. seçeneklerle uygulanabilir.
